一．概述

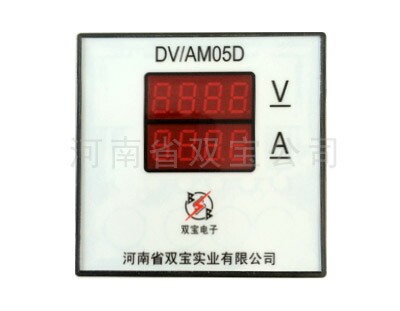

DAM05D-V/A 智能直流电流电压表是专为光伏发电设备而设计的一款直流电流电压同时测量显示并具有 485 数据通讯的一款智能型仪表。另配模拟量模块可实现 4-20ma 模拟量输出，另配开关量模块可实现报警输出

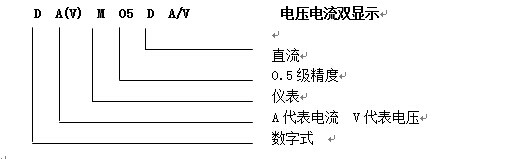

二．型号及含义
DAM05D-V/A 智能光伏电压电流表
三．主要技术数据
准确度： 0.5 级
显示位数：双显整四位，刷新周期 1s。
标称输入：直流电流： 75mv 。
直流电压：直通 0-1000V（最大 1080V）。
量 限： 输入电流可根据分流器变比设置显示值
过量程：电压持续 1.2 倍，瞬时电压 2 倍/5 秒；电流持续 1.2 倍，瞬时 10 倍/2 秒。
线性误差要求：在测量范围内满足第 0.5 级准确度的要求。
稳定性要求：仪表在标准温度下接入电源及信号，连续通电 8h 后，测量准确度满足 0.5 级准确度的要求。
输入阻抗： 电压回路-1000V 输入不小于 2MΩ，爬电距离 15mm；75mv输入不大于 10Ω 电流回路 75mv 输入不大于 10Ω。500mA 输入不大于 2Ω
通讯接口：RS485 串行通讯接口，MODBUS 通讯协议
辅助电源： AC220V±10%，功耗小于 3VA，
绝缘耐压：交流有效值 2.5kv，1min；绝缘电阻≥100MΩ。
平均无故障工作时间≥10000h
工作条件：环境温度-5~40℃，相对湿度≤90%
四．外形及开孔尺寸、端子接线
请根据仪表标签所标定规格接线

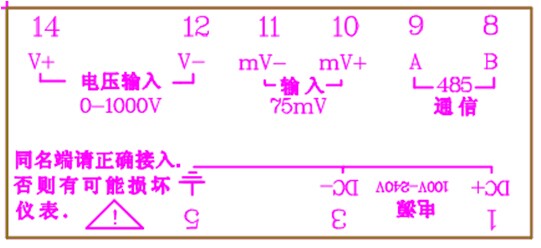

接线图

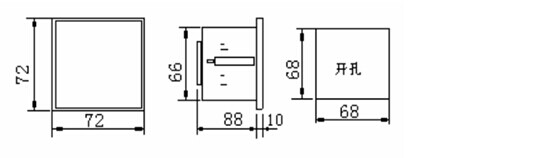

下图分别为开空尺寸和外形图
| 开孔尺寸及外形图河南省双宝实业有限公司驻马店市天中山大道609号0396- 2816798；13839636288 |
