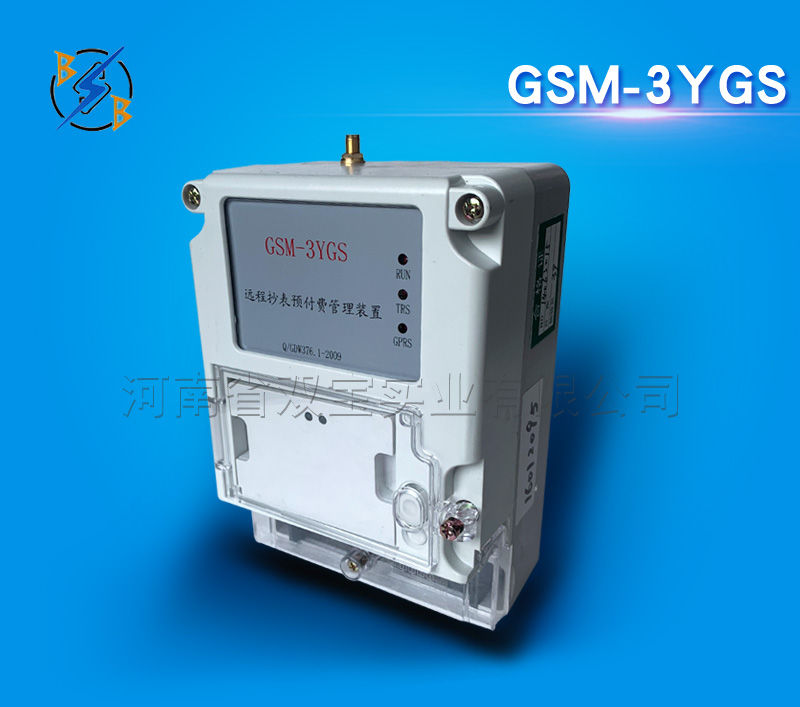

GSM-3YGS

GSM-3YGS远抄管理终端(简易型)

◆概述

   GSM-3YGS抄表终端是专为大量低端用户开发生产的简易型远程无线抄表终端；功能简洁实用、价格低廉，便于县、乡所级以下供电单位对大用户及台区公用变压器远抄管理大量推广采用。GSM-3YGS抄表终端是一套基于移动GSM/GPRS无线网络的用电现场监控装置；实现客户侧的遥信、遥测功能，具有可靠性高，实时性强，传输速度快，传输信息量大等特点。此种通讯方式也是未来电力数据传输的一个发展趋势。本系统具有远程抄表、用电异常信息报警等多种功能。本装置可用于低压计量用户和高压计量用户组成统一的系统平台；其系统后台软件与调度自动化、营销MIS等建立接口，实现全网实时线损分析和更加全面的营销管理自动化。

◆主要功能

1. 遥测：具有485接口采集通道，可与具有485接口功能的各种电子式电能表配接实现远抄。

Ø  实时抄表：终端可根据主站命令，实时抄录电能表数据，如电量（有功电量、无功电量及发生时间）、其它电参数（电压、电流、功率、功率因数）、等。

Ø   定时抄表：终端可根据使用要求，轮询各电能表当前电量、当前电压、当前电流等变量。

Ø   预约抄表（定时回传）：终端可根据主站需求，在指定时间抄录电能表数据，并主动上传给主站。

2. 遥信：对现场各种异常信号报警，如：  计量箱开门报警；抄表失败报警；表计故障报警；终端上电报警；

3. 通讯信道

Ø 终端可支持多种通讯方式，短信（SMS）、分组数据交换（GPRS）；

Ø GPRS通讯方式不仅适用固定IP地址，亦可适用动态IP地址；不需申请固定IP而缴纳月租费。

Ø   终端能自动的切换各种通讯方式；在GPRS通讯方式下有三种工作模式：实时在线、定时回传、随时召测；如果在定时回传、随时召测模式下数据传输完后自动切换到短信状态；碰到GPRS实时在线因为网络的问题无法通讯时亦能够自动的切换到短信状态下通讯；并保持GPRS自动上拔状态。

◆ 工作原理

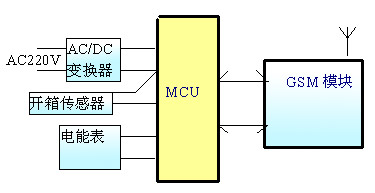

 GSM-3YGS抄表终端由单片机、通讯模块、输入输出接口、电源组成。MCU单片机完成电能表数据及现场各种开关量信号采集并能同时控制管理GSM通讯模块工作；通讯模块在MCU单片机管理下与远方后台计算机机完成数据传输。终端利用GSM/GPRS通讯网络完成远程数据传输。终端可以和各种带485接口电能表连接读取数据；终端另有一路开关量输入，可以监测计量箱的开启。

◆技术参数

1．供电电源: 独立AC/DC电源变换器。输入AC220V（100V）±20%、50Hz、3W；输出DC5.0V。

2．外形尺寸：终端：76mm×120mm×28mm；AC/DC电源变换器：82 mm×62 mm×35 mm;

3.适应环境: 环境温度-20℃--55℃。 相对湿度30%--95%。无腐蚀性气体。

4．抗干扰： 高频电磁场抗扰度：符合DL/T533-93标准； 浪涌电压抗扰度：符合DL/T533-93标准。
