GSM-3M2(远程无线数据接口)

一． 用途

主要用于变压器的防盗和防窃电及高压线的防盗割。

二． 特点及功能

1、 利用移动GSM短信网络完成窃电报警信息的发送和功能控制。
2、 可手机接收报警，亦可计算机接收报警。
3、 报警功能：可对现场计量装置情况报警。如：计量箱开启，断电，缺相，等。
4、 恢复供电报警：断电后重新来电。
5、 远程监听功能。

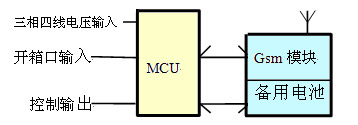

三． 装置内部原理结构

四． 主要技术参数
1、 供电电源: 三相AC180-265V；功耗：3VA；
2、停电后利用备用电池可继续工作24小时；
3、 接警距离：GSM覆盖区域；
4、可设置5个接警手机卡号；

GSM-3C2灌溉用电力设施防盗装置

  GSM-3C2灌溉用电力设施防盗装置是双宝科技公司根据灌溉用电力设施的运行特点（用电季节性）研制的。该防盗装置利用GSM网络完成防盗信息的发送，用户无需申请额外的无线信道资源，大大减少通信信道的维护量和使用费用。防盗装置采用低功耗设计并外配蓄电瓶对装置供电，停电后持续工作时间90天左右，解决长时间停电装置的供电问题；另外亦可附加太阳能板作为辅助充电电源；（太阳能辅助电源易被破坏建议不采用）。配专用变压器还可以对三相供电电压进行监测并报警起到10KV线路防盗。另有多路开关量输入，可以监测计量箱的非法开启，变压器开盖破坏，变压器房打开等报警。监听功能可听到现场声音判断现场情况。

性能参数
1．断电报警：配用专用10KV/220V变压器10KV线路断电报警。
2．变压器破坏报警：配用变压器传感器变压器遭到破坏报警。
3．开箱报警：计量箱打开报警。
4．灌溉机房门报警：灌溉变压器房打开报警。
5．电瓶充电提醒报警：配用12V14Ah蓄电瓶无交流供电90天。变压器停电超过3个月无交流供电自动发短信提醒充电；如另外附加太阳能板作为辅助充电电源，基本保证不需变压器交流充电而长期工作。
6．监听：报警后可人工启动监听现场声音。

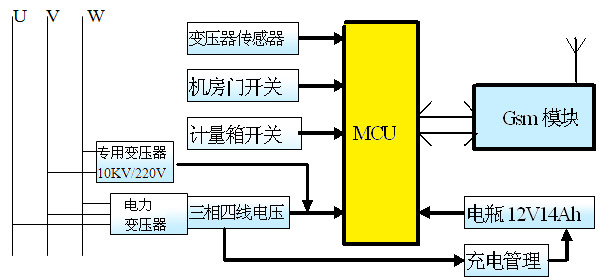

系统结构

工作原理

   MCU对报警监测信号进行实时监测,当有报警信号或故障信号时,单片机对信号进行处理,和GSM模块通信,发出相应的短信息到设定的手机，设置的授权手机发短信指令给装置即可进行操作（电池供电时装置进入节能模式。只有有报警信息30分内可操作）交流供电经变压器变换输出工作电源和电池充电电源。配用12V14Ah蓄电瓶无交流供电90天。变压器停电超过3个月无交流供电自动发短信提醒充电；只要将变压器上电12小时即可将电池充满。如另外附加太阳能板作为辅助充电电源，基本保证不需变压器交流充电而长期工作。

订货须知

1、装置基本配置为:GSM-3C2远程无线防盗装置一台;安装附件：吸盘天线、门磁开关传感器、12V14Ah蓄电瓶、充电器、产品使用说明书一套。
2、其它选购配件：外附加太阳能板，变压器螺丝传感器类型等，需要订货时特别说明。
