DT5-NG

DT5-NG(电压监测仪)


一.概述 电压是电能质量的主要指标之一。电压质量对电网稳定及电力设备安全运行具有重大的影响。给用户提供优质的电能是保证用户安全生产、产品质量和设备使用寿命的前提条件。所以供电电压质量是电力系统电能质量的主要指标之一,也是电力公司创一流供电企业的重要指标之一。电压监测仪是用于电压监测的主要手段,该产品在更新发展、在类型上已由过去记录型

价格:面议

一. 概述

   电压是电能质量的主要指标之一。电压质量对电网稳定及电力设备安全运行具有重大的影响。给用户提供优质的电能是保证用户安全生产、产品质量和设备使用寿命的前提条件。所以供电电压质量是电力系统电能质量的主要指标之一,也是电力公司创一流供电企业的重要指标之一。电压监测仪是用于电压监测的主要手段,该产品在更新发展、在类型上已由过去记录型变为统计型;在数据抄收方式上已由从人工抄表、IC卡抄表、掌上电脑抄表,发展到通过MODEM电话线远传,一直到现今开始采用的GSM短信/GPRS传输数据的抄表方式;后者的采用,由此提高了电压监测管理的自动化水平。双宝公司根据电力系统对新型电压监测仪更新换代要求,研发生产出GSM短信/GPRS传输数据的抄表方式的DT5-NG型电压监测仪;该产品是一款高稳定和高可靠的供电电压质量统计型监测仪表,它可对电网电压信号进行连续测量,并进行统计分析和数据存储,是电力系统监测、考核电网电压质量的优选换代产品。

二. 系统特点及功能

1、测量方式:真有效值测量,直接显示被测量电压的瞬时值。
2、统计对象:可对变送为PT100V的3KV以上高压电网电压或者220V,380V低压信号进行采集、储存、统计分析。
3、统计形式:仪表每秒钟检测一次电压,到了一分钟就计算这一分钟的平均电压,仪表自动地按日、月方式对每分钟的电压分别分类进行统计。
4、统计项目及主要功能:
★可储存十二个月的统计数据和最近100次的停送电数据。
★可储存最近100日内的电压统计数据和正点数据。
★多路表可对单独任意一条线路或任意一组的统计数据和失压状况进行记录储存。
★可读出瞬时电压值,每日、每月的电压合格率及合格时间,超上(下)限率及超上(下)限时间,最大(小)值及出现时间,平均电压及运行总时间,停电次数(最近100次)及每一次的停、来电时刻。
★采用带背光显示的16*2字符液晶显示屏,显示内容丰富、直观、清晰。
5、数据采集方式:通过GSM/GPRS网络把仪表的数据通过短信或GPRS数据方式上传发送到远方管理计算机,用户无须去现场抄送数据。即可人工召测亦可定时回传;还可设置5个手机卡号能移动随时召测。

三、系统结构及管理模式

   主系统由三部分组成;
1、前端DT-5NG电压监测仪装于变电站或配电线路。
2、数据传输通讯:利用稳定成熟的GSM/GPRS公共网络。
3、后台管理:计算机+GSMModem接口+专用软件。
采用此方案是一套基于GSM短信/GPRS数据传输平台的系统设计,此方案主要优点是不用再投入数据通讯通道费用及通道维护费用;大大节省总投资及运行费用。另外,不用任何申请或特殊管理,直接即装即用,十分方便;同时还可实现灵活的移动式手机召测功能。在此系统平台下,可实现非常灵活多样的电压监测管理模式,既可重点管理,亦可多重管理;既可集中管理,亦可分级管理。

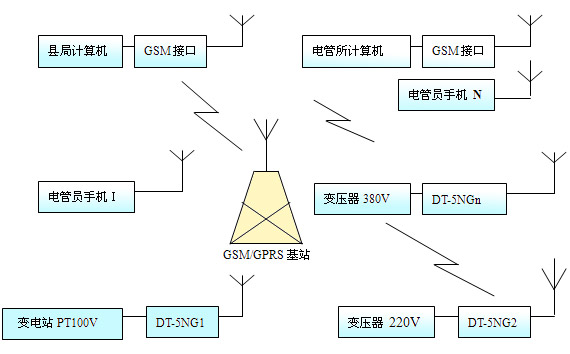

系统结构框图:ng.jpg   将被监测电压点(变电站或配电线路)可安装相应电压等级的DT-5NG电压监测仪;根据需要可以配装1-N台DT-5NG;由后台管理计算机或管理人员手机通过对各离散点DT-5NG电压监测仪初始设置后,便可通过GSM/GPRS基站与后台管理计算机或管理人员手机建立短信或GPRS数据通讯联系。现场DT-5NG电压监测仪实时监测电压变化状况并记录统计各项断电、超压、欠压、正常……等所需数据,且将数据分类存储;当后台管理计算机发出召测命令或按初始设置的定时回传到时后,DT-5NG电压监测仪可随即发出相关数据信息到指定后台管理计算机或管理人员手机;后台计算机将收集到的数据进行数据处理,并存储到相应数据库以备查询、打印、汇总、分析,为及时处理供电电能质量问题提供详实数据依据。

   本系统在应用中可无限扩展被监测电压点,有限设置管理接收计算机或手机;不受地域影响,只要在GSM/GPRS网络覆盖区域都能适用。图中设置根据用户需要可增可减,现场DT-5NG电压监测仪可装于表箱内,接入220V或380V即可完成现场安装;对于高压计量可直接接PT二次100V即可.系统软件可多用户独立运行;系统保密性:分二级权限,系统管理员权限最高一级,可设置、更改使用人员权限;并可进行各种操作。二级为使用,可接收数据信息。

四、系统后台软件


软件主要功能:
1、用户管理:
系统允许多种类型用户登陆;系统管理员和普通用户;自定义系统管理员账户。

2、数据查询:
日监测数据的查询;月监测数据的查询。

3、数据管理:
采用Access数据库;手工补充日监测数据;数据整理。

4、生成报表:
系统提供多种报表类型;电压监测数据日报表;电压质量月统计报表。

5、打印
系统提供多种打印方式;用户档案建立;电压监监测数据日报表;电压质量月统计报表。

6、数据汇总上报:
系统汇总报表分两级:供电总局或供电分局。

五、DT-5NG电压监测仪分机

工作原理与结构

1、 原理框图
整机原理框图如图1


图1: 整机原理框图

2、  工作原理
MCU单片机对电压监测信号进行实时监测、记录、统计、分类、存储;当有GSM模块收到召测信号时, MCU单片机对信号进行处理;根据要求将要上传数据生成短信通过 GSM模块发送到后台计算机或设定的手机;另外定时回传数据是根据初始设置的定时时间按时回传数据到后台计算机。初始设置由授权手机发短信指令给装置即可进行操作。接入的电压监测信号同时供内部电源变压器变换输出工作电源和作为电池充电电源。

3、主要技术指标
基本参数
工作电源:AC100V, AC220V, AC380V任选
测量范围:AC70V~AC130V(PT100V)
AC154V~AC286V(220V)
AC266V~AC494V(380V)
功耗:<3VA
准确度
测量精确度:<±0.5%
非线性度:<0.1%
时钟精确度:<1秒/24小时
稳定度
温度范围:-20℃~50℃
温度影响:100PPM/℃
长期稳定性:<0.1%/年
工作条件
温度:-20℃~50℃
湿度:20%~90%无凝露
数据管理
数据存储:256K
停电数据保存时间:十年
采样周期:1次/秒
物理接口:GSM/GPRS(双模式)
其他
整机性能:符合DL500-92
电磁兼容:符合IEC61000
雷击突波防护:符合ITUK
外形尺寸:215×142×70mm(挂式)
开孔尺寸:φ6.2mm(挂式)
重量:0.9KG
监测回路:单路,双路,三路(用户订货时注明)
